干式变压器如果输出电压偏低或偏高，怎么调节电压档位？

不同于油变，干变没有调压开关，需要通过改变“连接片”的位置，进行电压档位调节。

接下来，手把手教你怎么操作。

01 | 认识干变的电压档位

干式变压器的每个高压线圈上，有6个分接头，位置如下图：

图中的连接片位置，是默认的3档，10000伏。

一共有5个档位，分接范围是±2*2.5%，也就是说，每个相邻档位之间的电压，相差10000*2.5%=250伏。

变压器铭牌上，也标注了各档位对应的电压数值：

高档位：一档10500V、二档10250V

默认档：三档10000V

低档位：四档9750V、五档9500V

02 | 干式变压器调压方法

没有配备有载调压开关的变压器，调压前必须完全断电、验电，并接地保护，确保安全。

调压时，记住一个口诀：“高往高调、低往低调”。

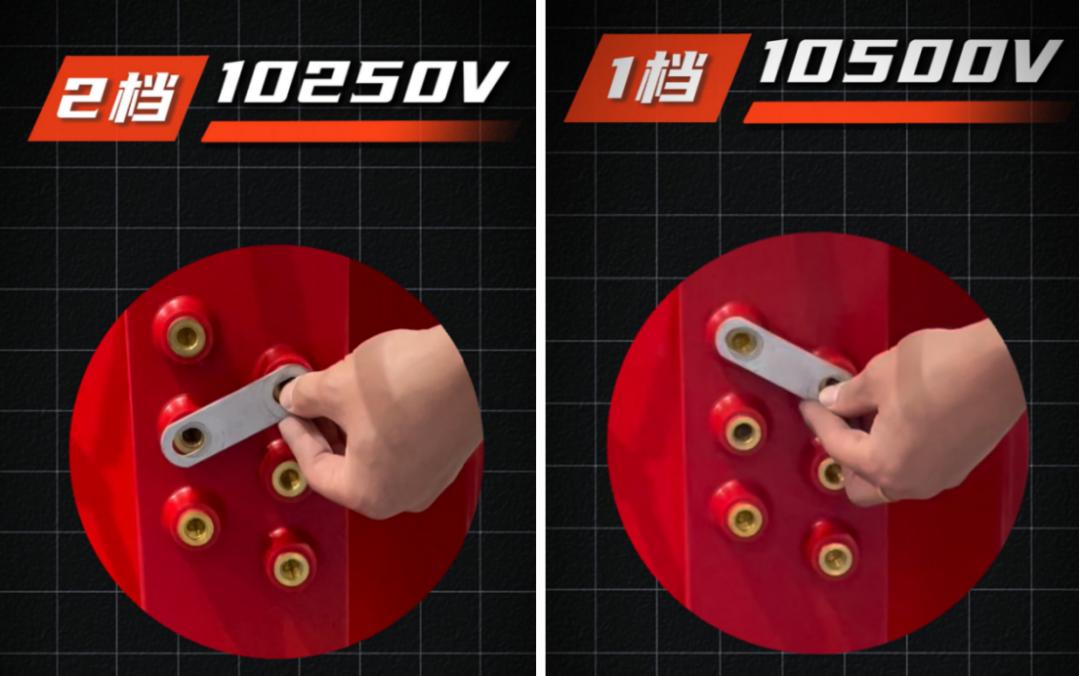

高往高调：变压器输出电压偏高的时候，把调压开关往高档位调节。

注意，“高档位”指的是电压数值高的档位，1档和2档。

低往低调：变压器输出电压偏低的时候，把调压开关往低档位调节。

同理，“低档位”指的是电压数值低的档位，4档和5档。

很多朋友可能会疑惑，为什么往电压高的档位调节，输出电压反而会降低？

接下来，给大家分析一下背后的原理。

03 | 电压调节的基本原理

变压器的档位调节，其实是通过改变内部高压绕组的匝数，来调节变压器的“变比”。

咱们做个简单的算术题：

默认3档：变比K = 10000 ÷ 400 = 25

调到1档：变比K = 10500 ÷ 400 = 26.25

根据公式，二次侧电压U₂ = 一次侧电压U₁ ÷ 变比K

由于外部电网的电压不变，一次侧电压U₁ = 10000V，变比K = 26.25，二次侧电压U₂ = 10000 ÷ 26.25 ≈ 381伏。

变比K变大，就意味着分母变大，低压侧的电压就会降下来。

调到5档：变比K = 9500 ÷ 400 = 23.75

代入公式，二次侧电压U₂ = 10000V（电网）÷ 23.75 ≈ 421V

变比K变小，就意味着分母变小，低压侧电压反而会升上去。

安全提醒：干式变压器调压，三个线圈的档位必须保持一致，错一档，轻则低压侧三相不平衡，严重时甚至直接烧毁！
