正在考虑变压器选型的朋友，可能会纠结，干变和油变，到底哪种更合适？

抛开使用场景差异，今天我们从省电的角度，用国标数据测算一下，不同能效等级的干变和油变，到底谁更省电。

首先科普一下，变压器能效对应关系：

三级能效：干变【SCB12】油变【S13】

二级能效：干变【SCB14】油变【S20】

一级能效：干变【SCB18】油变【S22】

01 | 三级能效：SCB12 VS S13

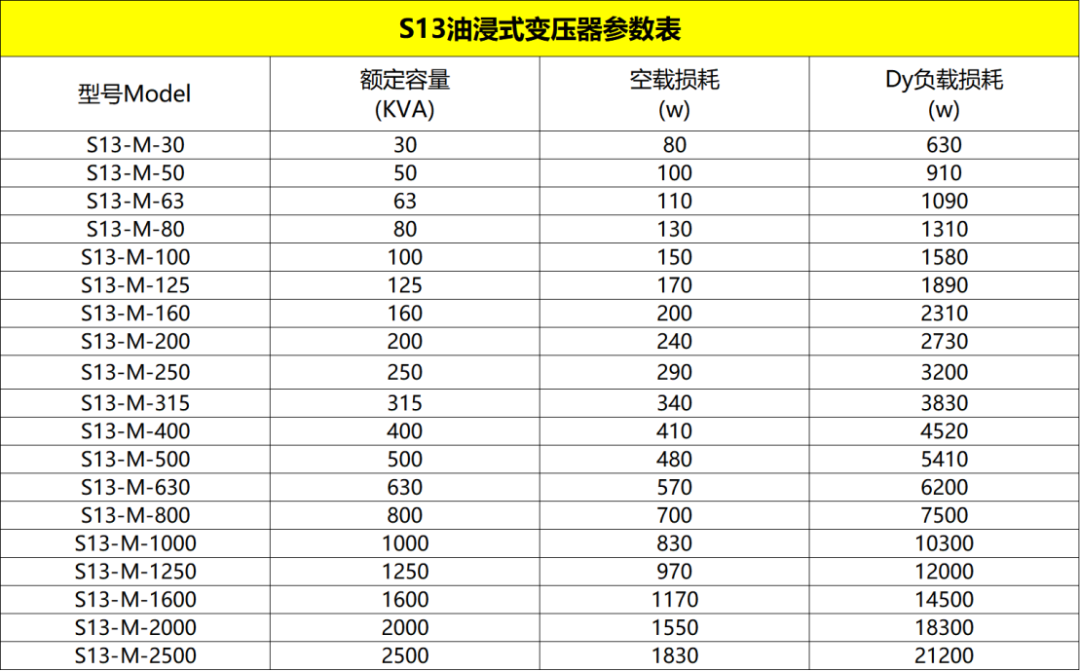

三级能效油变S13空负载损耗数据：

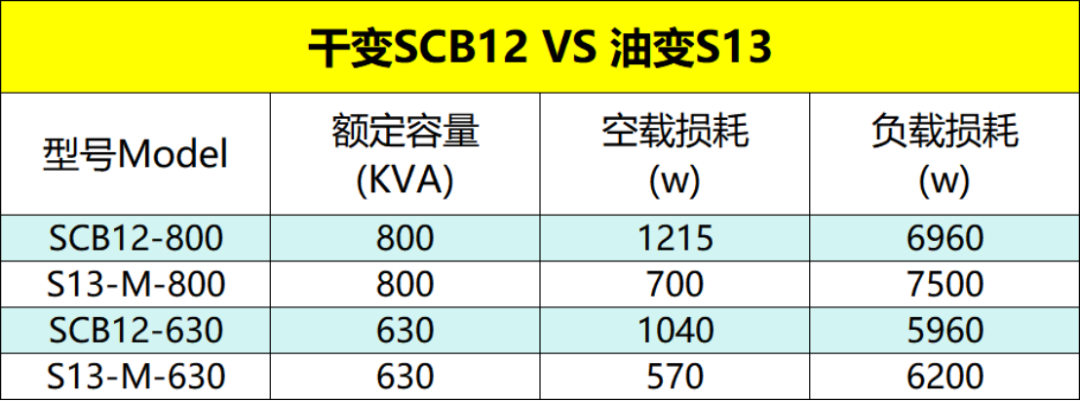

我们以常用容量630kva、800kva对比：

假设用电负荷时间16小时，以800容量为例，损耗计算方式如下：

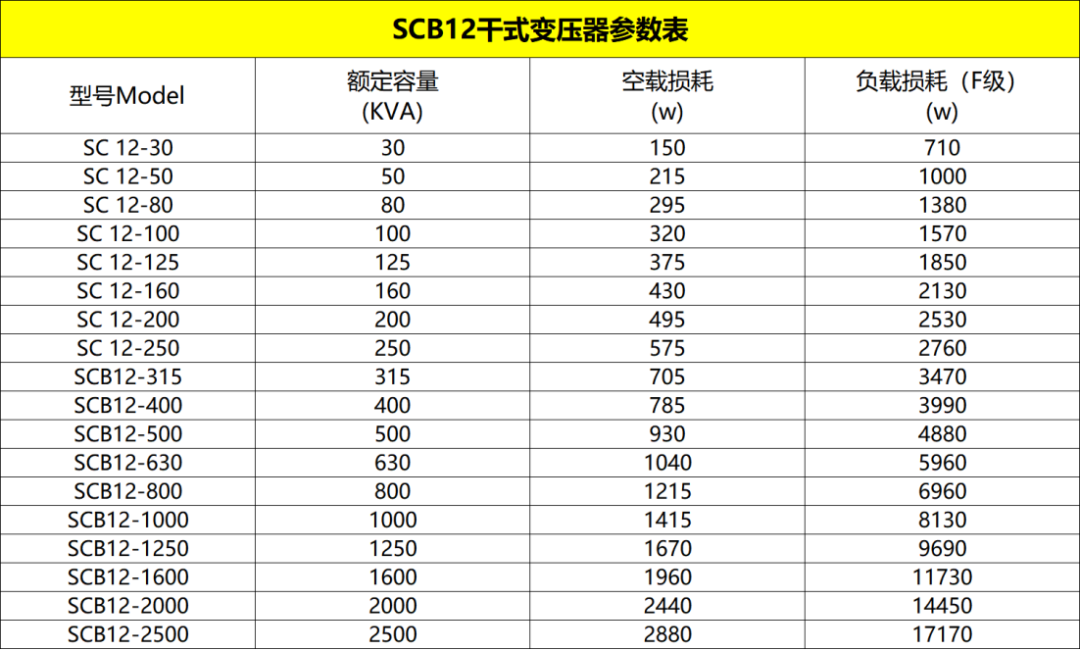

SCB12-800总损耗：

空载损耗：1.215千瓦*24小时=29.16千瓦时

负载损耗：6.96千瓦*16小时=111.36千瓦时

二者相加，140.52千瓦时

S13-800总损耗：

空载损耗：0.7千瓦*24小时=16.8千瓦时

负载损耗：7.5千瓦*16小时=120千瓦时

二者相加，136.8千瓦时

这样看，三级能效的干变和油变，总损耗差异很小，一天只差不到4度电。

但这并不意味着它们的实际损耗差不多。

大家很明显可以看出，油变S13相比干变SCB12的空载损耗要低，甚至接近50%，假如你的用电负载时间很短，只有6小时，同样800容量，损耗差距会拉大到9.12度。

为什么会这样呢？

因为变压器负载率越低，油变空载损耗低的优势就越明显。

但如果是24小时连轴转的工厂，干变SCB12总损耗为196.2度，油变S13总损耗为196.8度，干变反而胜出。

而且变压器容量越大、油变S13负载损耗高的劣势就越明显。

02 | 二级能效：SCB14 VS S20

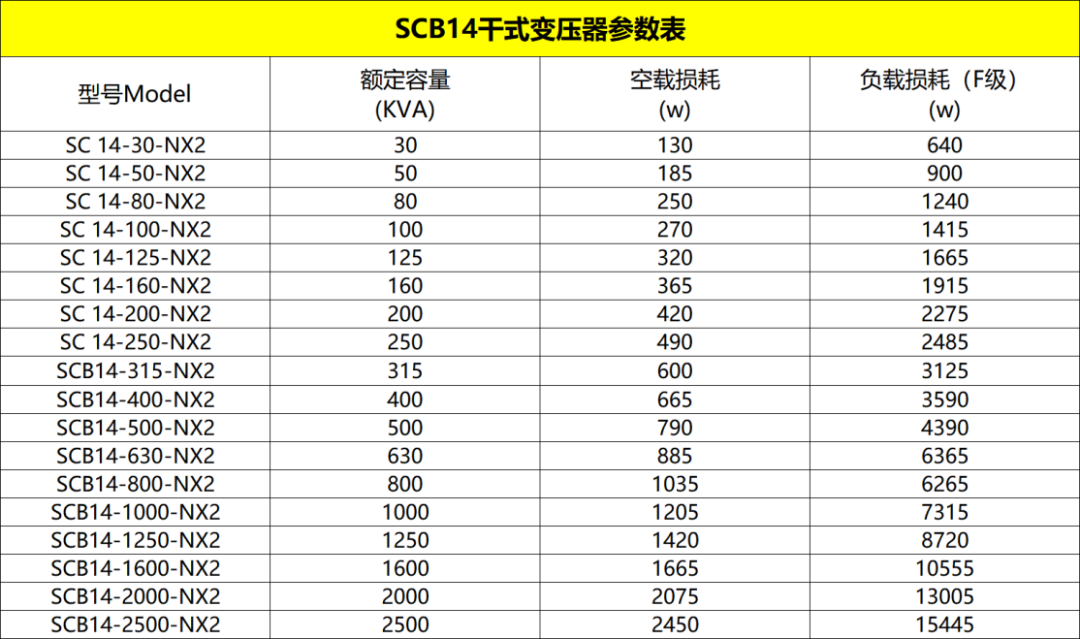

那么，二级能效产品，也是一样的结论吗？直接看数据：

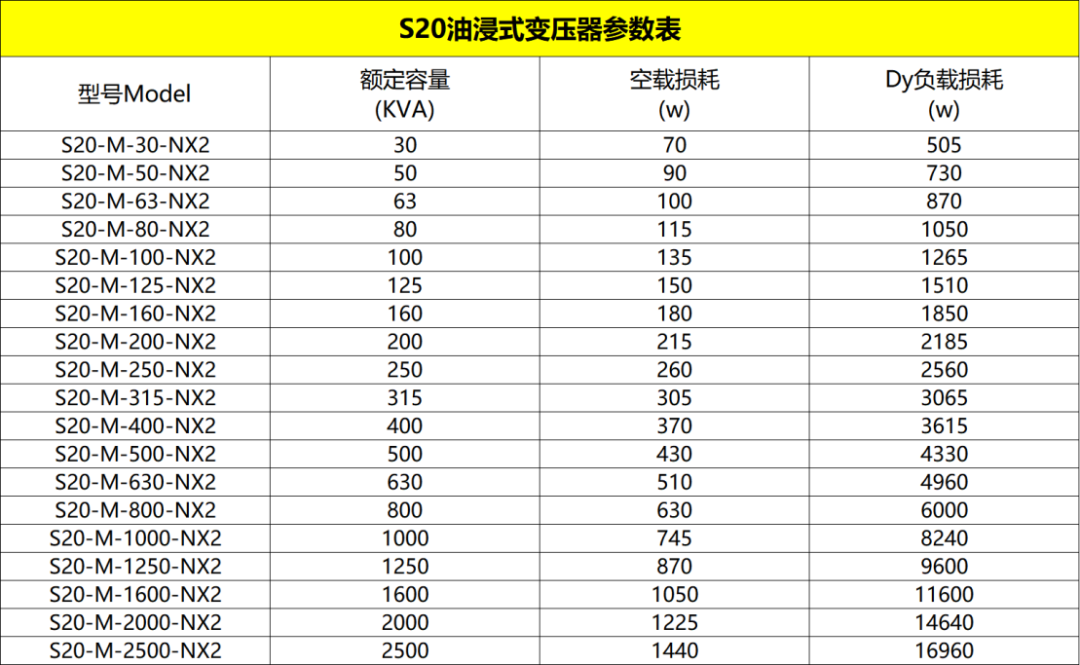

二级能效油变S20：

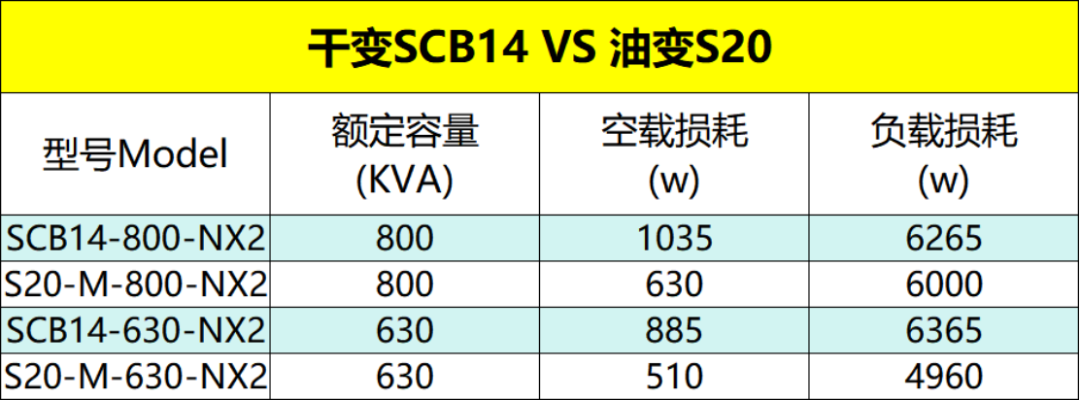

同样以630和800常用容量为例：

可以看出，无论空载还是负载，二级能效油变S20都比干变SCB14的损耗要低，所以不管用电负载时长多少，相比干变SCB14，油变S20更省电。

03 | 一级能效：SCB18 VS S22

最后看看一级能效产品，直接上参数：

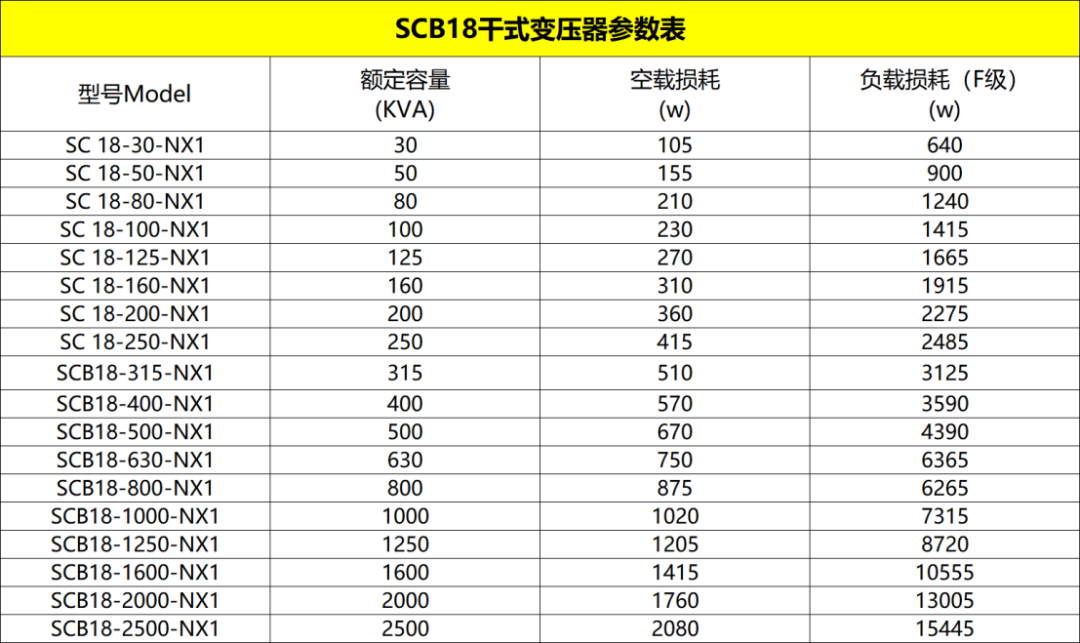

一级能效干变SCB18：

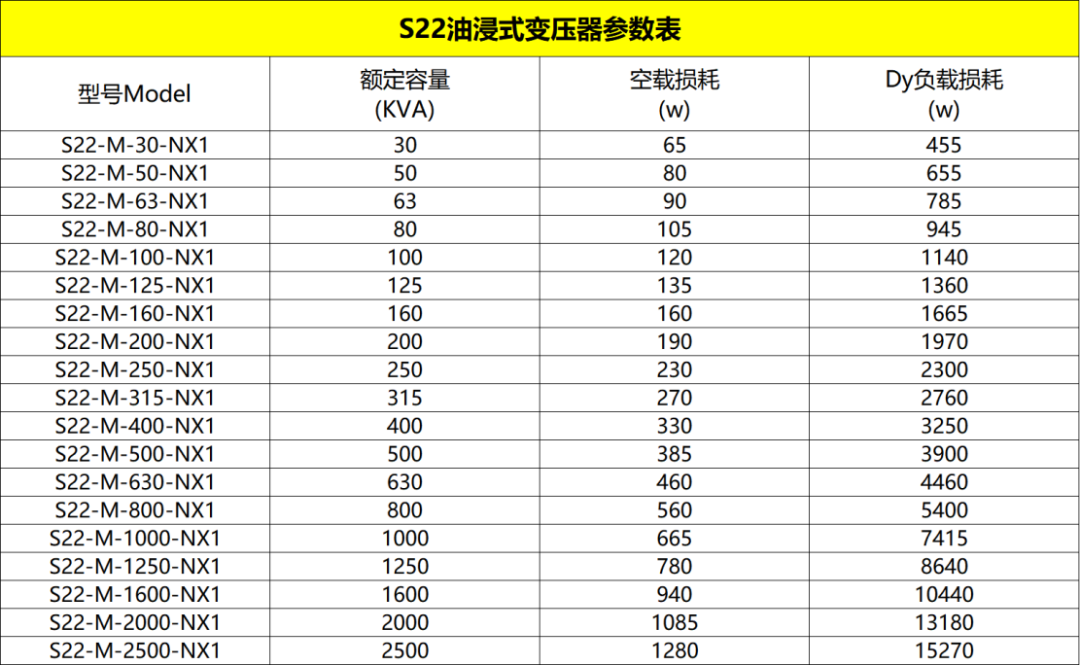

一级能效油变S22：

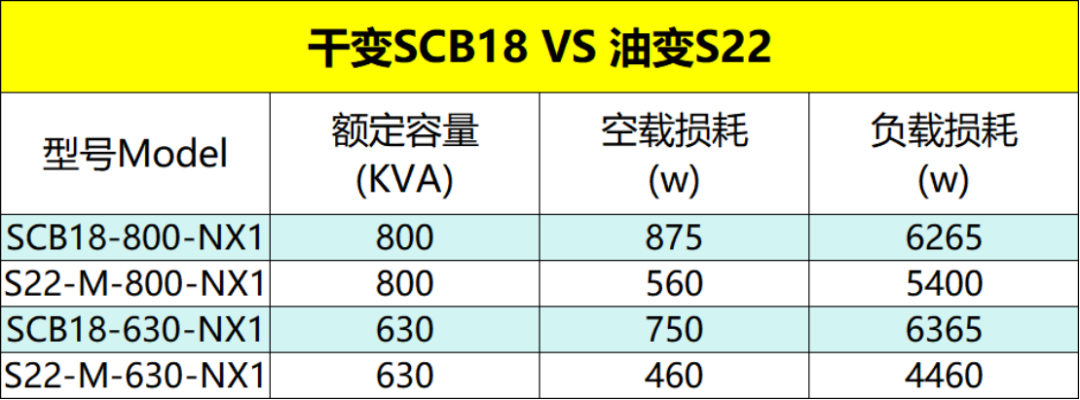

依然以常用容量630和800对比：

很显然，一级能效产品，油变S22的空负载损耗更低，更省电。

具体省多少，依然以负载16小时测算：

SCB18-800总损耗：

0.875kw*24h+6.265kw*16h=121.24（kwh）

S20-800总损耗：

0.56kw*24h+5.4kw*16h=99.84（kwh）

二者相差21.4kwh，也就是说，一级能效产品，油变每天省电21.4度，负载率越高、省电效果越明显。

讲到这里，眼尖的朋友可能发现了，一级能效和二级能效的干变，总损耗相差并不大，这是为什么？

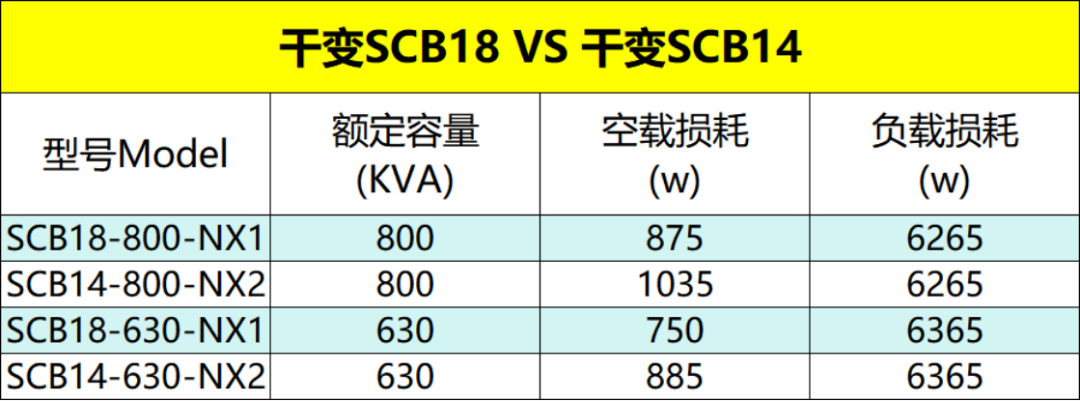

看一下对比，一级能效和二级能效干变，负载损耗其实是相同的，它们的核心差异在于空载损耗不同。

如果你的空载率高，比如商场、学校，这种用电峰谷波动大的场所，一级能效产品省电优势就比较明显。

篇幅关系，今天就分享到这里，大家可以结合自身容量需求，对照不同型号的损耗数据测算一下，选哪款更划算。
